סריקה ומידול ,לווי מנהל BIM והתקדמות עבודה בשטח

כשמוטל על צוות התכנון ,תכנון מפורט ומדויק והצוות מבקש מדידה קרקעית בקנה מידה 1:50 הכולל את כל האלמנטים באזורים "קשים" ומרובי אלמנטים . או כשיש פרויקט גדול עם מנהל BIM והצוותים רוצים לראות מה בוצע ואת ההתקדמו ומעוניינים להטיל ענן נקודות על מודל הBIM
הפרויקט ההנדסי עם מתודות שונות למשל : תשתיות צנרת ספרינקלרים,מכשירים תעשייתים ,צנרות ,קירות,כדאי לבצע את העבודה עם סורק תלת מימדי . הסורק מודד מליוני נקודות בשניה ,מצלם את הנקודות שנמדדו ,התמונה הצבעונית מעבירה את הצבע לנקודות שנמדדו ונוצר ענן נקודות צבעוני.

התוצרים הם:

1.ענן נקודות כך זה נראה:


2.מודל תלת מימדי של הסריקה ,ממנו ניתן להפיק חתכים חזיתות וכדומה הכוללים גם את החומרים ,כך זה נראה:
משימה למתקדמים נסו להתאים את הזויות ומרחקים של המצלמה מהסרטון בסעיף 1 למודל התלת מימדי...

3.תוכניות רצפה,תקרה,חתכים ,עם מידות פי די אף
4. כמו כן תכניות המידול מועברות בפורמט רוויט וקאד. אנו משתמשים בסורק קרקעי תלת מימדי FARO s350 ,לפי הגדרות יצרן הדיוק שלו מגיע ל1 מילימטר , מרחק מקסימלי של נקודות הנמדדות 350 מטר .דיוק גבוה מאוד למרחק גבוה מאוד .
לא ניתן להשוות בין עבודת סריקה לעבודת מדידה קונבנציונלית עם טוטל סטישן כספית ,עלות סורק מעל 200 אלף שח וכמות העבודה המשרדית שקשורה ביום עבודה גבוהה יותר,התוצרים שמתקבלים הם אחרים .
היתרונות של הסורק ,מתקבלות תוכניות עבודה לפי דרישות המזמין של האלמנטים המבוקשים ,החסרונות מחיר וזמן עבודה במשרד רב.

נשמח לתת שירות
דוגמא לעבודה שבוצעה

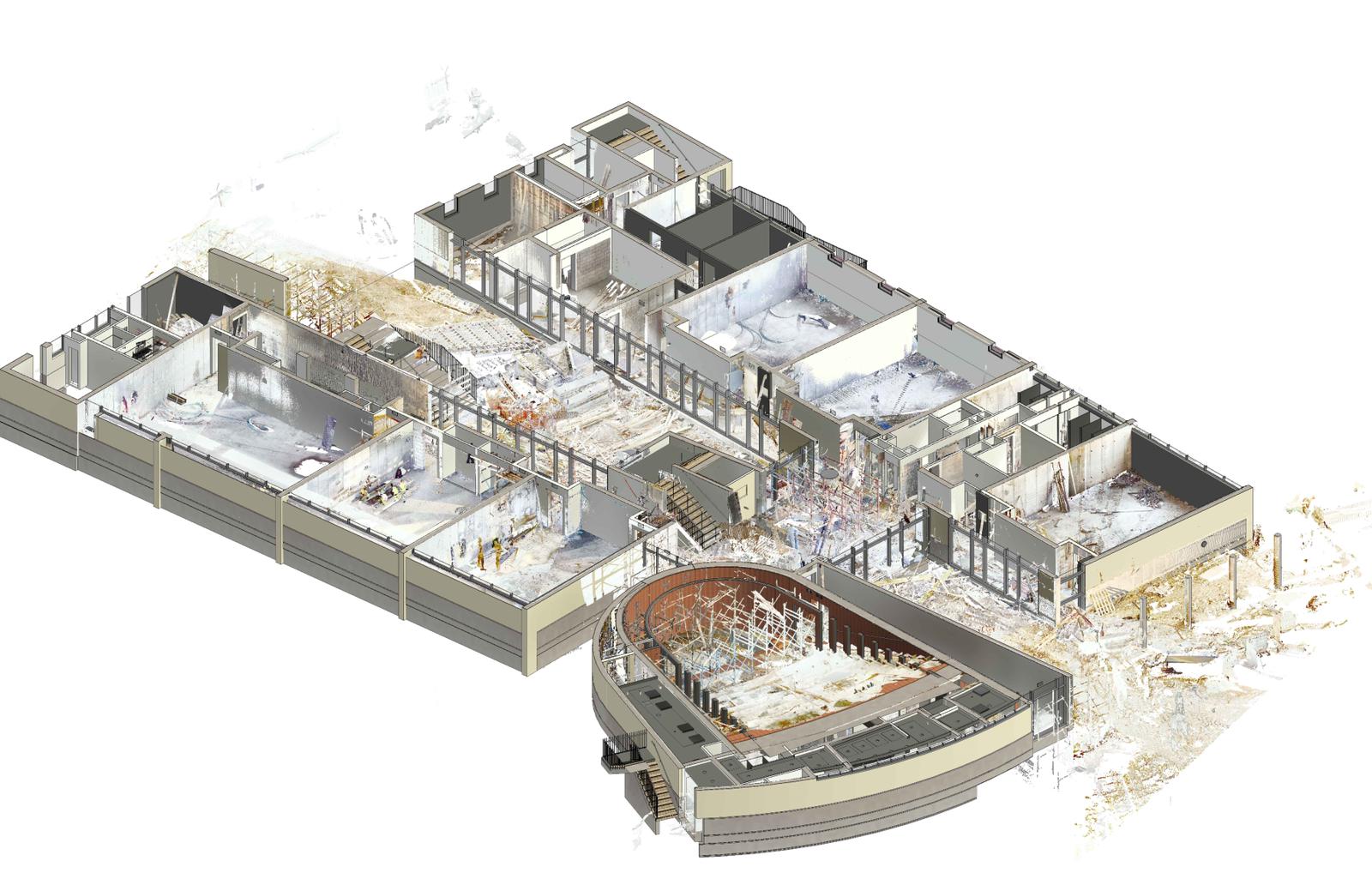

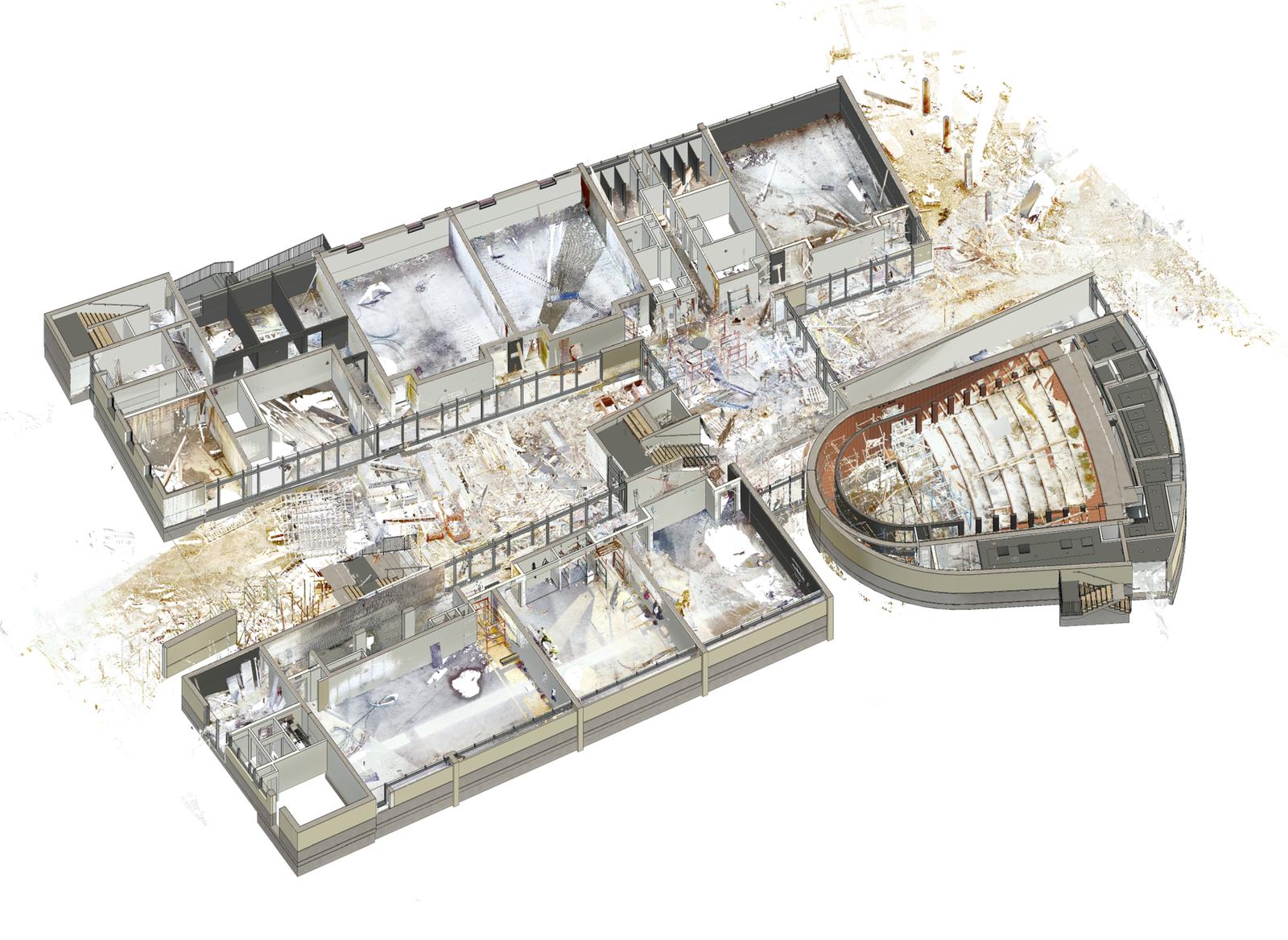

דוגמאות למידול בעזרת סורק
דוגמאות לסריקה פוטוגרמטרית
המודל הוא רק תוצר לוואי ,המדידה מספקת תוכניות תקרה ורצפה ומודל

באוטוקד ורוויט.
